一.產品基本參數：這里以此產品類型和產品產量來計算
1.200*300mm不銹鋼平板；
2.0.3mm厚度；
3.腐蝕鏤空；
4.8小時產量500個
5產品圖片
二.工藝流程確定
涂布--烘烤--曝光--顯影--蝕刻--清洗
三.確定全套設備
1.涂布工序?qū)?yīng)的設備為涂布機

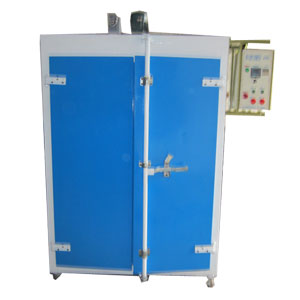

2.烘烤工序?qū)?yīng)的設備為烤箱
3.曝光工序?qū)?yīng)的設備為曝光機
4.顯影工序?qū)?yīng)的設備為顯影機

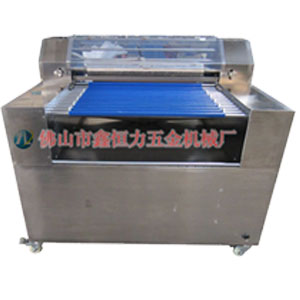

5.蝕刻工序?qū)?yīng)的設備為腐蝕機

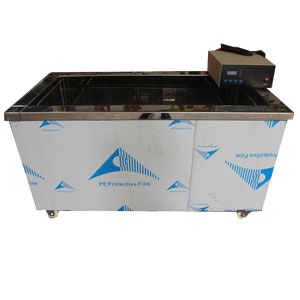

6.清洗工序?qū)?yīng)的設備為超聲波清洗機
三.根據產量確定腐蝕機大小
此六臺設備中出涂布機、烤箱、曝光機、顯影機、清洗機均為通用規格，無特殊要求下無需定制其他規格，僅腐蝕機的大小差額較為明顯需要根據產量來可算
根據公式：工件數量÷﹙設備寬度÷產品寬度﹚×（產品長度+50mm）÷480min×腐蝕時間min=設備長度即可算出設備的大小
這里帶入：﹛500÷﹙700÷200﹚×（300+100mm）÷480min×18min﹜÷0.8≈4m即可算出設備的大小
四.腐蝕機報價表
涂布機：25000元左右
烤 箱：12000元左右
曝光機：60000元左右
顯影機：70000元左右
蝕刻機：150000元左右
清洗機：12000元左右
腐蝕機全套設備總報價為：329000元
